В Москве, описанный в этом обзоре, замок стоит приметно 1400 рублей.
Еще в продукции фирма Hongtai есть подобные замки в накладном исполнении (в них, в качестве привода используются не шаговые двигатели, а микродвигатели постоянного тока) со встроенной электроникой по работе с магнитными картами.
Если не устанавливать снаружи двери личину, то этот замок может легко стать замком-невидимкой. Конечно, для управления замком понадобится приобрести еще комплект дистанционного управления (самая дешевая автосигнализация). А если еще добавить источник резервного питания, то получится полноценный замок-невидимка.
Рисунок 5. Замок в положении “открыто”.
В процессе работы на ригеле развивается совсем незначительное усилие (несколько сот грамм). Развить большее усилие не позволяет встроенная система двойного управления замком: ручного и автоматического. Собственно, развиваемое усилие определяется жесткостью пружины (на рисунке 4 и 5 ее хорошо видно на центральной стойке). Замена пружины на более жесткую затруднит ручное управление замком.
Рисунок 4. Замок в положении “закрыто”.
Внутри замка размещены шаговый двигатель, механика управления ригелем, плата управления и датчик холла для определения текущего положения двери (работает совместно с магнитом, установленном на ответной планке замка). Ригелем замка можно управлять не только с помощью электроники, но и вручную: с помощью ключей или внутренней ручки (входят в комплект). Блокировка ригеля в крайних положениях сделана по классической схеме. Положение ригеля отслеживается с помощью двух датчиков холла, установленных на плате управления (на рисунке 4 они обведены зеленым кружком) и магнита, приклеенного к ригелю. Ригель замка сделан из немагнитного сплава. Использование немагнитного сплава позволило существенно упростить систему определения текущего положения ригеля: просто приклеить магнит непосредственно на ригель.

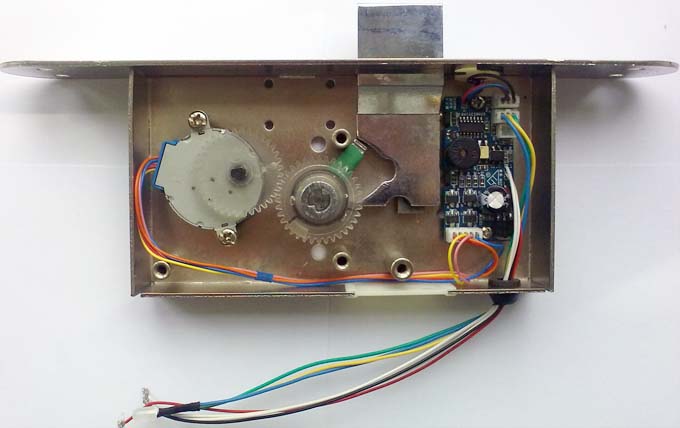

Рисунок 3. Внутренний мир замка.
На плате управления размещены микроконтроллер (используются микроконтроллеры фирмы Microchip), бипер, стабилизатор напряжения из 12 в 5 вольт, датчики холла для определения текущего положения ригеля, драйвер управления шаговым двигателем. Внутренности замка изображены на рисунке 3.
Рисунок 2. Плата управления замком.
В замок встроена плата управления (рисунок 2) с примитивным алгоритмом работы. Управляется замок по трем проводам: один общий и два управляющих. При подаче на один из управляющих проводов импульса напряжения (полярность не важна) замок будет открыт, на другой – закрыт. Если после открытия замка дверь не будет открыта в течении 5 секунд, то замок автоматически закроется. При закрытии двери, замок автоматически закрывается через 5 секунд. Двухцветный светодиод (зелено-красный) отображает текущее состояние замка: отрыт – зеленый, закрыт – красный. Питается замок от постоянного напряжения 12 В. Плата управления отслеживает текущее положение ригеля и состояние двери (открыта/закрыта). Если при закрытии замка ригель встретит препятствие, то замок автоматически откроется и раздастся предупреждающий звуковой сигнал.
Рисунок 1. Внешний вид и комплектация.
На рисунке 1 представлена комплектация замка DJ05. В нее входит: сам замок со встроенной платой управления и индикацией, ответная планка с магнитом, внешняя личина, внутренняя ручка, ключи и набор винтов для крепления.
В этом небольшом обзоре я хочу рассказать о электромоторном замке DJ05 китайской фирмы Hongtai. Фирма Hongtai специализируется на выпуске различных электронных замков, как внутренних, так и накладных и электроники к ним.
Дмитрий Денисов | 07.07.2011 |
